SO16 การติดตั้ง TDA2030 วงจรรวมแอมพลิฟายเออร์ยานยนต์ TI LMV842QMM/NOPB

คุณสมบัติสำหรับ LMV842-Q1

• AEC-Q100 คำแนะนำในการทดสอบคุณสมบัติยานยนต์ดังต่อไปนี้:
  • อุณหภูมิอุปกรณ์ ระดับ 1: –40°C ถึง +125°C อุณหภูมิแวดล้อมในการทำงาน
  • การจัดประเภทอุปกรณ์ HBM ESD ระดับ2
  • อุปกรณ์ CDM ระดับการจำแนก ESD C3
• เว้นแต่จะระบุไว้เป็นอย่างอื่น ค่าทั่วไปที่
  TA = 25 °C, V+ = 5 V.
• แพ็คเกจ SC70 ขนาดเล็ก 5 ขา (2.00 มม. × 1.25 มม. × 0.95 มม.)
• ช่วงแรงดันไฟฟ้ากว้าง: 2.7 V ถึง 12 V
• ประสิทธิภาพที่กำหนดที่ 3.3 V, 5 V และ ±5 V
• การจ่ายกระแสไฟต่ำ: 1 mA ต่อช่องสัญญาณ
• แบนด์วิดธ์ที่ได้รับ Unity: 4.5 MHz
• Open-Loop Gain: 133 dB
• แรงดันออฟเซ็ตอินพุต: สูงสุด 500 µV
• อินพุตกระแสอคติ: 0.3 pA
• CMRR ที่ 112 dB และ PSSR ที่ 108 dB
• แรงดันไฟฟ้าขาเข้า เสียงรบกวน: 20 nV/√Hz
• ช่วงอุณหภูมิ: -40 °C ถึง 125 °C
• อินพุตและเอาต์พุตแบบรางต่อราง (RRIO)

คำอธิบายสำหรับ LMV842-Q1

อุปกรณ์ LMV84x-Q1 เป็นแอมพลิฟายเออร์สำหรับการดำเนินงานแรงดันต่ำและกำลังต่ำที่ทำงานด้วยแรงดันไฟฟ้าตั้งแต่ 2.7 V ถึง 12 V และมีความสามารถอินพุตและเอาต์พุตแบบรางต่อรางแรงดันไฟฟ้าออฟเซ็ตต่ำ กระแสไฟต่ำ และอินพุต CMOS ทำให้เหมาะสำหรับอินเทอร์เฟซเซ็นเซอร์อิมพีแดนซ์สูงและแอปพลิเคชันที่ใช้พลังงานจากแบตเตอรี่

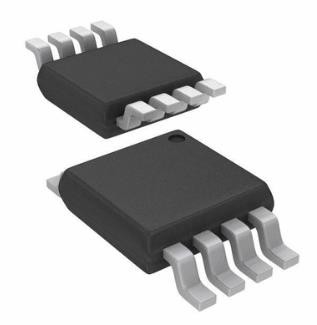

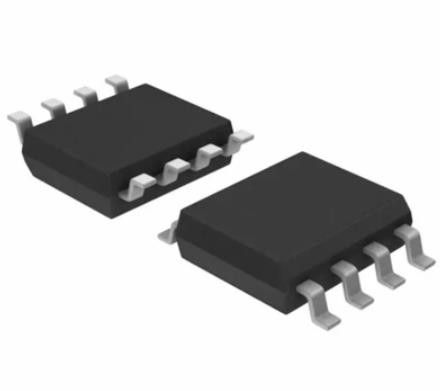

LMV841-Q1 ตัวเดียวมีให้ในแพ็คเกจ SC70 แบบ 5 พินที่ประหยัดพื้นที่, LMV842-Q1 คู่ในแพ็คเกจ VSSOP 8 พินและ 8 พิน SOIC และ quadLMV844-Q1 ใน TSSOP 14 พินและ SOIC 14 พิน แพ็คเกจแพ็คเกจขนาดเล็กเหล่านี้เป็นโซลูชั่นในอุดมคติสำหรับ PCB ที่มีพื้นที่จำกัดและอุปกรณ์อิเล็กทรอนิกส์แบบพกพา

LMV841-Q1, LMV842-Q1 และ LMV844-Q1 ได้รวมเอากระบวนการผลิตที่ได้รับการปรับปรุงและกระบวนการสนับสนุนสำหรับตลาดยานยนต์ ซึ่งรวมถึงวิธีการตรวจหาข้อบกพร่องคุณสมบัติความน่าเชื่อถือเป็นไปตามข้อกำหนดและเกรดอุณหภูมิที่กำหนดไว้ในมาตรฐาน AEC-Q100
