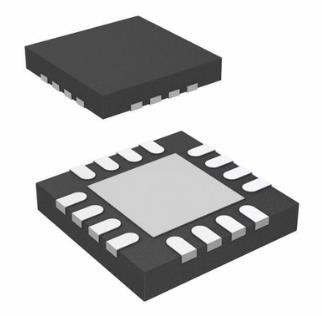

NPN PNP อิเล็กทรอนิคส์ชิป IC ทรานซิสเตอร์ปรับ Texas Instruments TI TPS54526RSAR

คุณสมบัติสำหรับ TPS54526

• โหมด D-CAP2™ ช่วยให้ตอบสนองชั่วขณะได้อย่างรวดเร็ว
• ระลอกคลื่นเอาต์พุตต่ำและช่วยให้ตัวเก็บประจุเอาต์พุตแบบเซรามิก
• กว้าง Vในช่วงแรงดันไฟฟ้าอินพุต: 4.5 V ถึง 18 V
• ช่วงแรงดันไฟขาออก: 0.76 V ถึง 5.5 V
• FET แบบบูรณาการที่มีประสิทธิภาพสูงเหมาะสำหรับการใช้งานรอบการทำงานที่ต่ำกว่า – 63 mΩ (ด้านสูง) และ 33 mΩ (ด้านต่ำ)
• ประสิทธิภาพสูง น้อยกว่า 10 µA เมื่อปิดเครื่อง
• ความแม่นยำในการอ้างอิง bandgap เริ่มต้นสูง
• ซอฟต์สตาร์ทแบบปรับได้
• ซอฟต์สตาร์ทก่อนลำเอียง
• ความถี่สวิตชิ่ง 650-kHz (fSW)
• รอบต่อรอบเกินขีดจำกัดปัจจุบัน
• กำลังขับที่ดี
• Auto-skip Eco-mode™ เพื่อประสิทธิภาพสูงที่โหลดน้อย

คำอธิบายสำหรับ TPS54526

TPS54526 เป็นตัวแปลงบั๊กซิงโครนัสโหมด D-CAP2™ ตามเวลาที่ปรับเปลี่ยนได้TPS54526 ช่วยให้ผู้ออกแบบระบบสามารถเติมเต็มชุดตัวควบคุมบัสส่งกำลังของอุปกรณ์ปลายทางต่างๆ ได้ครบถ้วนด้วยโซลูชันกระแสไฟสแตนด์บายต่ำที่มีจำนวนส่วนประกอบต่ำและมีต้นทุนต่ำลูปควบคุมหลักสำหรับ TPS54526 ใช้การควบคุมโหมด D-CAP2™ ซึ่งให้การตอบสนองชั่วคราวที่รวดเร็วมาก โดยไม่มีส่วนประกอบชดเชยภายนอกการควบคุมตรงเวลาแบบปรับได้รองรับการเปลี่ยนแปลงอย่างราบรื่นระหว่างโหมด PWM ในสภาวะโหลดที่สูงขึ้นและการทำงานของโหมด Eco ™ ที่โหลดเบาEco-mode™ ช่วยให้ TPS54526 สามารถรักษาประสิทธิภาพสูงในระหว่างสภาวะโหลดที่เบากว่าTPS54526 ยังมีวงจรที่เป็นเอกสิทธิ์เฉพาะที่ช่วยให้อุปกรณ์สามารถปรับใช้กับตัวเก็บประจุเอาท์พุตความต้านทานอนุกรมต่ำ (ESR) ทั้งสองแบบ เช่น POSCAP, SP-CAP และตัวเก็บประจุเซรามิก ESR ต่ำพิเศษอุปกรณ์ทำงานจากอินพุต VIN 4.5-V ถึง 18-Vแรงดันไฟขาออกสามารถตั้งโปรแกรมได้ระหว่าง 0.76V ถึง 5.5Vอุปกรณ์ยังมีเวลาเริ่มต้นที่นุ่มนวลที่ปรับได้และฟังก์ชั่นที่ดีด้านพลังงานTPS54526 มีให้ในแพ็คเกจ HTSSOP 14 พิน และแพ็คเกจ QFN 16 พิน ออกแบบมาเพื่อใช้งานตั้งแต่ –40°C ถึง 85°C
