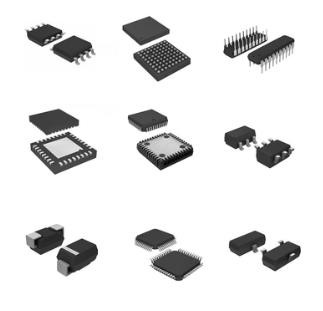

C28x Core 32 บิต MCU ไมโครคอนโทรลเลอร์ยูนิต Texas Instruments TMS320F28377SPZPS

ไมโครคอนโทรลเลอร์ MCU Texas Instruments/TI TMS320F28377SPZPS

คุณสมบัติสำหรับ TMS320F28377S

• TMS320C28x CPU 32 บิต
  • 200 MHz
  • หน่วยจุดลอยตัวแบบแม่นยำเดียว IEEE 754 (FPU)
  • หน่วยคณิตศาสตร์ตรีโกณมิติ (TMU)
  • Viterbi/Complex Math Unit (VCU-II)
• โปรแกรมเร่งกฎหมายควบคุมแบบตั้งโปรแกรมได้ (CLA)
  • 200 MHz
  • คำแนะนำจุดทศนิยมความแม่นยำเดียว IEEE 754
  • รันโค้ดโดยไม่ขึ้นกับ CPU หลัก
• หน่วยความจำบนชิป
  • 512KB (256KW) หรือ 1MB (512KW) ของแฟลช (ป้องกัน ECC)
  • 132KB (66KW) หรือ 164KB (82KW) ของ RAM (ป้องกัน ECC หรือป้องกันพาริตี)
  • การรักษาความปลอดภัยแบบโซนคู่รองรับการพัฒนาบุคคลที่สาม
  • หมายเลขประจำตัวที่ไม่ซ้ำ
• นาฬิกาและระบบควบคุม
  • ออสซิลเลเตอร์ 10-MHz Zero-pin ภายในสองตัว
  • ออสซิลเลเตอร์คริสตัลบนชิป
  • โมดูลตัวจับเวลาจ้องจับผิดแบบมีหน้าต่าง
  • ไม่มีวงจรตรวจจับนาฬิกา
• แกน 1.2-V, การออกแบบ 3.3-VI/O
• อุปกรณ์ต่อพ่วงระบบ
  • สองอินเทอร์เฟซหน่วยความจำภายนอก (EMIF) พร้อมรองรับ ASRAM และ SDRAM
  • คอนโทรลเลอร์ Direct Memory Access (DMA) 6 ช่องสัญญาณ
  • สูงสุด 169 พินอินพุต/เอาต์พุตเอนกประสงค์ (GPIO) ที่ตั้งโปรแกรมได้ทีละรายการและมัลติเพล็กซ์พร้อมตัวกรองอินพุต
  • ตัวควบคุม Peripheral Interrupt แบบขยาย (ePIE)
  • รองรับโหมดพลังงานต่ำ (LPM) หลายตัวพร้อมการปลุกภายนอก
• อุปกรณ์ต่อพ่วงการสื่อสาร
  • USB 2.0 (MAC + PHY)
  • รองรับอินเทอร์เฟซ Universal Parallel Port (uPP) 12 พิน 3.3 V
  • สองโมดูล Controller Area Network (CAN) (pin-bootable)
  • พอร์ต SPI ความเร็วสูงสามพอร์ต (สูงสุด 50-MHz) (พินบูตได้)
  • สองพอร์ตอนุกรมบัฟเฟอร์หลายช่องสัญญาณ (McBSP)
  • สี่ Serial Communications Interfaces (SCI/UART) (pin-bootable)
  • สองอินเทอร์เฟซ I2C (พินบูตได้)
• ระบบย่อยอนาล็อก
  • ตัวแปลงอนาล็อกเป็นดิจิตอล (ADC) สูงสุดสี่ตัว
    • โหมด 16 บิต
      • 1.1 MSPS แต่ละรายการ (ปริมาณงานระบบสูงสุด 4.4-MSPS)
      • อินพุตดิฟเฟอเรนเชียล
      • สูงสุด 12 ช่องสัญญาณภายนอก
    • โหมด 12 บิต
      • 3.5 MSPS แต่ละรายการ (ปริมาณงานระบบสูงสุด 14-MSPS)
      • อินพุตแบบปลายเดียว
      • สูงสุด 24 ช่องสัญญาณภายนอก
    • ตัวอย่างและถือ (S/H) เดียวในแต่ละ ADC
    • หลังการประมวลผลที่รวมฮาร์ดแวร์ของการแปลง ADC
      • การปรับเทียบชดเชยความอิ่มตัว
      • ข้อผิดพลาดจากการคำนวณค่าที่ตั้งไว้
      • เปรียบเทียบสูง ต่ำ และข้ามศูนย์ พร้อมความสามารถในการขัดจังหวะ
      • การจับหน่วงเวลาทริกเกอร์ไปยังตัวอย่าง
  • เครื่องมือเปรียบเทียบแบบหน้าต่างแปดตัวพร้อมข้อมูลอ้างอิงตัวแปลงดิจิทัลเป็นอนาล็อก (DAC) 12 บิต
  • เอาต์พุต DAC บัฟเฟอร์ 12 บิตสามตัว
• อุปกรณ์ต่อพ่วงการควบคุมที่ได้รับการปรับปรุง
  • 24 ช่องสัญญาณ PWM พร้อมคุณสมบัติขั้นสูง
  • 16 ช่องสัญญาณโมดูเลเตอร์ความกว้างพัลส์ความละเอียดสูง (HRPWM)
    • ความละเอียดสูงทั้งช่อง A และ B ของโมดูล PWM 8 โมดูล
    • รองรับ Dead-band (ทั้งแบบมาตรฐานและความละเอียดสูง)
  • โมดูล Enhanced Capture (eCAP) จำนวน 6 โมดูล
  • สามโมดูล Enhanced Quadrature Encoder Pulse (eQEP)
  • ช่องอินพุตโมดูลตัวกรอง Sigma-Delta (SDFM) แปดช่อง, ตัวกรองแบบขนาน 2 ตัวต่อช่องสัญญาณ
    • การกรองข้อมูล SDFM มาตรฐาน
    • ตัวกรองเปรียบเทียบเพื่อการทำงานที่รวดเร็วเมื่ออยู่นอกช่วง
