โมดูลพลังงานทรานซิสเตอร์สองขั้ว IGBT ฉนวนเกตแบบไม่แยก TCAN1042GDQ1

คุณสมบัติสำหรับ TCAN1042G-Q1

• AEC-Q100 (เกรด 1): ผ่านการรับรองสำหรับการใช้งานด้านยานยนต์
• ตรงตามมาตรฐาน ISO 11898-2:2016 และ ISO 11898-5:2007
• ใช้งานได้อย่างปลอดภัย
• 'เทอร์โบ' สามารถ:
  • อุปกรณ์ทั้งหมดรองรับ CAN แบบคลาสสิกและ 2 Mbps CAN FD (อัตราข้อมูลที่ยืดหยุ่น) และตัวเลือก "G" รองรับ 5 Mbps
  • เวลาหน่วงการแพร่กระจายที่สั้นและสมมาตรและเวลาวนรอบที่รวดเร็วสำหรับระยะขอบเวลาที่เพิ่มขึ้น
  • อัตราข้อมูลที่สูงขึ้นในเครือข่าย CAN ที่โหลด
• ประสิทธิภาพของ EMC: รองรับ SAE J2962-2 และ IEC 62228-3 (สูงสุด 500 kbps) โดยไม่ต้องใช้โหมดทั่วไป
• ช่วงแรงดันไฟฟ้า I/O รองรับ MCU 3.3 V และ 5 V
• พฤติกรรมแบบพาสซีฟในอุดมคติเมื่อไม่มีกำลัง
  • ขั้วบัสและลอจิกมีความต้านทานสูง (ไม่มีโหลด)
  • เปิด/ปิดด้วยการทำงานที่ปราศจากข้อผิดพลาดบนบัสและเอาต์พุต RXD
• คุณสมบัติการป้องกัน
  • การป้องกัน IEC ESD สูงถึง ±15 kV
  • การป้องกันความผิดพลาดของบัส: ±58 V (ตัวแปรที่ไม่ใช่ H) และ ±70 V (ตัวแปร H)
  • การป้องกันสวนท่งบนVCCและ VIO(รุ่น V เท่านั้น) ขั้วจ่ายไฟ
  • การหมดเวลาของไดรเวอร์ที่โดดเด่น (TXD DTO) - อัตราข้อมูลลดลงเหลือ 10 kbps
  • การป้องกันการปิดระบบด้วยความร้อน (TSD)
• แรงดันไฟฟ้าอินพุตโหมดทั่วไปของตัวรับ: ±30 V
• ความล่าช้าในการวนซ้ำทั่วไป: 110 ns
• อุณหภูมิจุดเชื่อมต่อตั้งแต่ –55 °C ถึง 150 °C

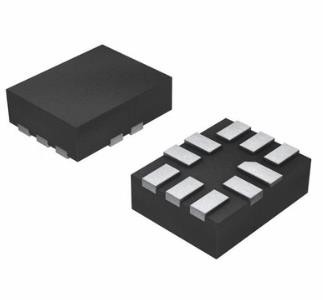

• มีให้ในแพ็คเกจ SOIC (8) และแพ็คเกจ VSON (8) ไร้สารตะกั่ว (3.0 มม. x 3.0 มม.) พร้อมความสามารถในการตรวจสอบด้วยแสงอัตโนมัติ (AOI) ที่ได้รับการปรับปรุง

คำอธิบายสำหรับ TCAN1042G-Q1

ตระกูลตัวรับส่งสัญญาณ CAN นี้เป็นไปตามมาตรฐานเลเยอร์ทางกายภาพ CAN ความเร็วสูง (เครือข่ายพื้นที่คอนโทรลเลอร์) ISO11898-2 (2016)อุปกรณ์ทั้งหมดได้รับการออกแบบสำหรับใช้ในเครือข่าย CAN FD สูงสุด 2 Mbps (เมกะบิตต่อวินาที)อุปกรณ์ที่มีหมายเลขชิ้นส่วนที่มีส่วนต่อท้าย "G" ได้รับการออกแบบมาสำหรับอัตราข้อมูลสูงสุด 5 Mbps และรุ่นที่มี "V" จะมีอินพุตแหล่งจ่ายไฟสำรองสำหรับระดับ I/O ซึ่งจะเปลี่ยนขีดจำกัดพินอินพุตและระดับเอาต์พุต RXDตระกูลนี้มีโหมดสแตนด์บายพลังงานต่ำพร้อมคุณสมบัติการร้องขอการปลุกจากระยะไกลนอกจากนี้ อุปกรณ์ทั้งหมดยังมีคุณสมบัติการป้องกันมากมายเพื่อเพิ่มประสิทธิภาพของอุปกรณ์และเครือข่าย
