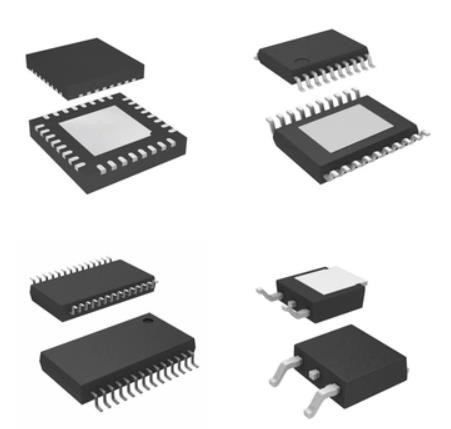

โมดูลพลังงาน IGBT สีดำใหม่ Texas Instruments TI ISO1432BDWR

คุณสมบัติสำหรับ ISO1432

• เข้ากันได้กับTIA/EIA-485-A
• รองรับ PROFIBUS ที่แหล่งจ่ายไฟด้านบัส 5-V
• การป้องกันบัส I/O
  • ± 30 kV HBM
  • ±16kV IEC 61000-4-2 การคายประจุแบบสัมผัส
  • ± 4 kV IEC 61000-4-4 ไฟฟ้าชั่วขณะอย่างรวดเร็ว
• Low-EMI 500-kbps, 12 Mbps และ 50 Mbps อัตราข้อมูล
• อุปทานด้านลอจิก 1.71-V ถึง 5.5-V (VCC1), 3-V ถึง 5.5-V แหล่งจ่ายไฟด้านบัส (VCC2)
• ตัวรับ Failsafe สำหรับบัสเปิด สั้น และไม่ได้ใช้งาน
• 1/8 หน่วยโหลดได้ถึง 256 โหนดบนบัส
• 100-kV/µs (ทั่วไป) ภูมิคุ้มกันชั่วคราวโหมดทั่วไปสูง
• ช่วงอุณหภูมิขยายจาก –40°C ถึง +125°C
• การเปิดเครื่องและปิดเครื่องโดยปราศจากความผิดพลาดสำหรับ Hot Plug-in
• แพ็คเกจ SOIC-16 ลำตัวกว้าง
• พินเข้ากันได้กับตัวรับส่งสัญญาณ RS-485 ที่แยกได้มากที่สุด
• ใบรับรองเกี่ยวกับความปลอดภัย:
  • 7071-VPKวีIOTMและ1500-VPKวีIORM(เสริมและตัวเลือกพื้นฐาน) ตาม DINVDE V 0884-11:2017-01
  • 5000-VRMSแยกเป็นเวลา 1 นาทีต่อ UL 1577
  • การรับรอง IEC 60950-1, IEC62368-1, IEC 60601-1 และ IEC 61010-1
  • การอนุมัติ CQC, TUV และ CSA

คำอธิบายสำหรับ ISO1432

อุปกรณ์ ISO14xx เป็นเครื่องรับส่งสัญญาณ Differential Line ที่แยกด้วยกระแสไฟฟ้าสำหรับแอพพลิเคชัน TIA/EIARS-485 และ RS-422ตัวรับส่งสัญญาณป้องกันเสียงรบกวนเหล่านี้ออกแบบมาเพื่อทำงานในสภาพแวดล้อมอุตสาหกรรมที่รุนแรงหมุดบัสของอุปกรณ์เหล่านี้สามารถทนต่อเหตุการณ์ IEC electrostaticdischarge (ESD) และ IEC ทางไฟฟ้าได้อย่างรวดเร็ว (EFT) ในระดับสูง ซึ่งทำให้ไม่จำเป็นต้องใช้ส่วนประกอบเพิ่มเติมบนบัสสำหรับการป้องกันระดับระบบมีอุปกรณ์สำหรับการแยกทั้งแบบพื้นฐานและแบบเสริมแรง (ดูตัวเลือกการแยกเสริมแรงและพื้นฐาน).

อุปกรณ์เหล่านี้ใช้สำหรับการสื่อสารทางไกลการแยกตัวทำลายวงจรกราวด์ระหว่างโหนดสื่อสาร ทำให้ช่วงแรงดันไฟฟ้าของโหมดทั่วไปมีขนาดใหญ่กว่ามากอุปสรรคการแยกส่วนสมมาตรของแต่ละอุปกรณ์ได้รับการทดสอบเพื่อให้มี 5000 VRMSของการแยกเป็นเวลา 1 นาทีต่อ UL 1577 ระหว่างตัวรับส่งสัญญาณบัสไลน์และอินเทอร์เฟซระดับตรรกะ

อุปกรณ์ ISO14xx สามารถทำงานได้ตั้งแต่ 1.71 V ถึง 5.5 V ที่ด้าน 1 ซึ่งช่วยให้อุปกรณ์เชื่อมต่อกับ FPGA และ ASIC แรงดันต่ำได้แรงดันไฟกว้างที่ด้าน 2 จาก 3 V ถึง 5.5 ทำให้ความจำเป็นในการจัดหาแรงดันไฟฟ้าที่ได้รับการควบคุมที่ด้านที่แยกออกมาอุปกรณ์เหล่านี้รองรับช่วงอุณหภูมิแวดล้อมในการทำงานที่กว้างตั้งแต่ –40°C ถึง +125°C
