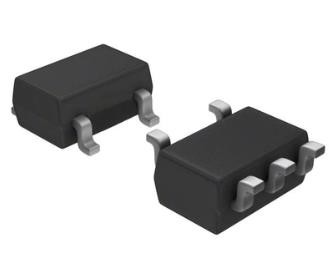

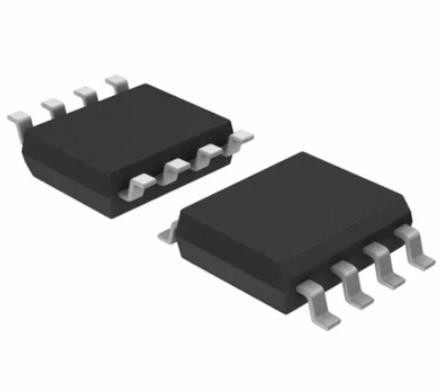

แอมพลิฟายเออร์ความรู้สึกปัจจุบัน 58 ชิ้น IC SMD SMT Texas Instruments INA213AIRSWR

คุณสมบัติสำหรับ INA213

• ช่วงโหมดทั่วไปกว้าง: –0.3 V ถึง 26 V
• แรงดันออฟเซ็ต: ±35 µV (สูงสุด, INA210) (เปิดใช้งาน Shunt Drops เต็มสเกล 10-mV)
• ความแม่นยำ:
  • ได้รับข้อผิดพลาด (สูงสุดเหนืออุณหภูมิ):
    • ±0.5% (รุ่น C)
    • ±1% (รุ่น A และ B)
  • 0.5-µV/°C ออฟเซ็ตดริฟท์ (สูงสุด)
  • 10-ppm/°C เกนดริฟท์ (สูงสุด)
• ทางเลือกของกำไร:
  • INA210: 200 โวลต์/โวลต์
  • INA211: 500 โวลต์/โวลต์
  • INA212: 1000 โวลต์/โวลต์
  • INA213: 50 โวลต์/โวลต์
  • INA214: 100 โวลต์/โวลต์
  • INA215: 75 โวลต์/โวลต์
• กระแสไฟนิ่ง: 100 µA (สูงสุด)
• แพ็คเกจ SC70 และ Thin UQFN: ทุกรุ่น

คำอธิบายสำหรับ INA213

INA21x คือมอนิเตอร์แรงดันไฟขาออก แบบแบ่งกระแส (เรียกอีกอย่างว่าแอมพลิฟายเออร์แบบรับรู้กระแส) ที่ใช้กันทั่วไปสำหรับการป้องกันกระแสเกิน การวัดกระแสที่แม่นยำสำหรับการเพิ่มประสิทธิภาพระบบ หรือในวงจรป้อนกลับแบบวงปิดอุปกรณ์ชุดนี้สามารถตรวจจับการตกคร่อมการแบ่งที่แรงดันไฟโหมดทั่วไปตั้งแต่ –0.3 V ถึง 26 V โดยไม่ขึ้นกับแรงดันไฟฟ้าของแหล่งจ่ายมีอัตราขยายคงที่ 6 ค่า: 50 V/V, 75 V/V, 100 V/V, 200 V/V, 500 V/V หรือ 1000 V/Vสถาปัตยกรรม Zero-drift ออฟเซ็ตที่ต่ำทำให้สามารถตรวจจับกระแสได้ด้วยการหยดสูงสุดตลอดการแบ่งแยกที่ต่ำถึง 10 mV เต็มสเกล

อุปกรณ์เหล่านี้ทำงานจากแหล่งจ่ายไฟ 2.7-V ถึง 26-V ตัวเดียว โดยดึงกระแสไฟสูงสุด 100 µAทุกรุ่นมีการระบุในช่วงอุณหภูมิการทำงานที่ขยาย (–40°C ถึง +125°C) และนำเสนอในแพ็คเกจ SC70 และ UQFN
