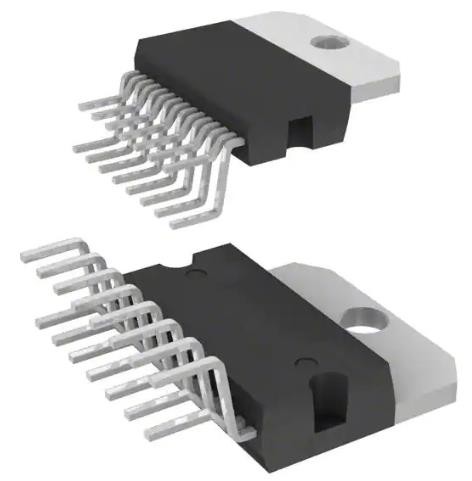

TDA7297 STMicroelectronics เครื่องขยายเสียง IC 15 Multiwatt ผ่านรู Mount

รายละเอียดสินค้า

TDA7297 STMicroelectronics เครื่องขยายเสียง IC 15 Multiwatt ผ่านรู Mount

TDA7297 STMicroelectronics Amplifier IC 15-Multiwatt สำหรับทีวีและแอพพลิเคชั่นเสียงแบบพกพาโดยเฉพาะ

TDA7297 STMicroelectronics Amplifier IC 2-Channel (Stereo) Class AB 15-Multiwatt Linear Amplifiers Audio IC

15+15W DUAL BRIDGE AMPLIFIER รายละเอียด:

TDA7297 เป็นแอมพลิฟายเออร์บริดจ์คู่ที่ออกแบบมาเป็นพิเศษสำหรับแอปพลิเคชั่นทีวีและวิทยุพกพา

คุณสมบัติ

ช่วงแรงดันไฟจ่ายกว้าง (6V -18V)

ส่วนประกอบภายนอกขั้นต่ำ

– ไม่มีตัวเก็บประจุ SVR

– ไม่มีบูทสแตรป

– ไม่มีเซลล์บูเชโรต์

– กำไรคงที่ภายใน

ฟังก์ชั่นสแตนด์บายและปิดเสียง

การป้องกันวงจรสั้น

การป้องกันโอเวอร์โหลดด้วยความร้อน

คำแนะนำการสมัคร:

ฟังก์ชันสแตนด์บายและปิดเสียง (A) แอปพลิเคชันไมโครโปรเซสเซอร์ เพื่อหลีกเลี่ยง "เสียงรบกวน" ที่น่ารำคาญระหว่างการเปิด/ปิดชั่วขณะ จำเป็นต้องรับประกันลำดับสัญญาณ St-by และปิดเสียงที่ถูกต้องการรับฟังก์ชันนี้ค่อนข้างง่ายโดยใช้ไมโครโปรเซสเซอร์ (รูปที่ 1 และ 2)ในตอนแรก สัญญาณ St-by (จาก mP) จะสูงและแรงดันไฟฟ้าข้ามขั้ว St-by (พิน 7) เริ่มเพิ่มขึ้นแบบทวีคูณเครือข่าย RC ภายนอกมีวัตถุประสงค์เพื่อเปิดวงจรการให้น้ำหนักของแอมพลิฟายเออร์อย่างช้าๆ เพื่อหลีกเลี่ยง "POP" และ "CLICK" ที่เอาต์พุตเมื่อแรงดันไฟฟ้านี้ถึงระดับเกณฑ์ St-by แอมพลิฟายเออร์จะเปิดขึ้นและตัวเก็บประจุภายนอกที่เป็นอนุกรมกับขั้วอินพุต (C3, C5) จะเริ่มชาร์จจำเป็นต้องรักษาสัญญาณปิดเสียงให้ต่ำจนกว่าตัวเก็บประจุจะชาร์จจนเต็ม เพื่อหลีกเลี่ยงไม่ให้อุปกรณ์เข้าสู่โหมดการเล่นซึ่งทำให้เกิด "เสียงดังป็อป" บนลำโพงการหน่วงเวลา 100-200ms ระหว่างสัญญาณ St-by และการปิดเสียงเหมาะสำหรับการทำงานที่เหมาะสม
