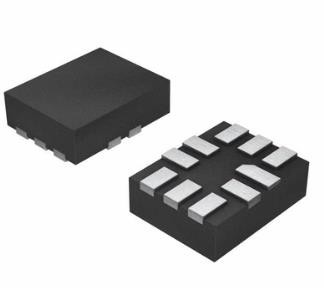

4V - 14V PMIC Controller Management ICs Texas Instruments TPS2828DBVT ไม่มี

คุณสมบัติสำหรับ TPS2828

• ไดรเวอร์ MOSFET ความเร็วสูงช่องเดียวราคาประหยัด
• ฉันCC...15-uA สูงสุด (TPS2828, TPS2829)
• เวลาเพิ่มขึ้น/ลดลงสูงสุด 25-ns และความล่าช้าในการเผยแพร่สูงสุด 40-ns ...โหลด 1-nF
• 2-A กระแสไฟขาออกสูงสุด
• ช่วงแรงดันไฟฟ้าของไดร์เวอร์ 4-V ถึง 14-V;ตัวควบคุมภายในขยายช่วงเป็น 40 V (TPS2816, TPS2817, TPS2818, TPS2819)
• แพ็คเกจ SOT-23 5 ขา
• –40°C ถึง 125°C ช่วงการทำงานที่อุณหภูมิแวดล้อม
• ทนทานต่อการสลักสูง

คำอธิบายสำหรับ TPS2828

ไดรเวอร์ MOSFET ความเร็วสูงช่องสัญญาณเดียว TPS28xx สามารถส่งกระแสไฟสูงสุดได้ถึง 2 A ในโหลดที่มีความจุสูงความเร็วในการเปลี่ยนสูง (trและ tฉ= 14 ns typ) ได้มาจากการใช้เอาต์พุต BiCMOSแรงดันสวิตชิ่งเกณฑ์ทั่วไปคือ 2/3 และ 1/3 ของ VCC.การออกแบบช่วยลดกระแสไฟทะลุโดยเนื้อแท้

ตัวควบคุมมีให้ใน TPS2816 ผ่านอุปกรณ์ TPS2819 เพื่อให้สามารถทำงานกับอินพุตของแหล่งจ่ายไฟระหว่าง 14 V ถึง 40 V เอาต์พุตตัวควบคุมสามารถใช้เพื่อจ่ายไฟให้กับวงจรอื่นๆ ได้ หากการกระจายพลังงานไม่เกินข้อจำกัดของแพ็คเกจหากไม่จำเป็นต้องใช้ตัวควบคุม VDD(อินพุตตัวควบคุม) ควรเชื่อมต่อกับ VCC.วงจรอินพุต TPS2816 และ TPS2817 มีวงจรพูลอัพแบบแอ็คทีฟเพื่อขจัดความต้องการตัวต้านทานภายนอกเมื่อใช้ตัวควบคุม PWM แบบ open-collectorTPS2818 และ TPS2819 เหมือนกันกับ TPS2816 และ TPS2817 ยกเว้นวงจรพูลอัพที่ทำงานอยู่จะถูกละเว้นTPS2828 และ TPS2829 เหมือนกันกับ TPS2818 และ TPS2819 ยกเว้นตัวควบคุมแรงดันไฟฟ้าภายในถูกละไว้ ทำให้กระแสไฟนิ่งลดลงเหลือน้อยกว่า 15 uA เมื่ออินพุตสูงหรือต่ำ

อุปกรณ์ซีรีส์ TPS28xx มีอยู่ในแพ็คเกจ SOT-23 (DBV) 5 ขา และทำงานในช่วงอุณหภูมิแวดล้อมที่ –40°C ถึง 125°C
