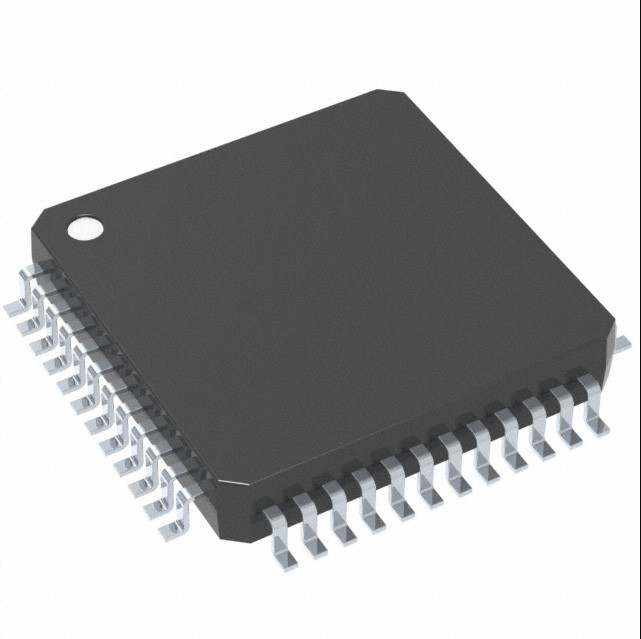

อีเธอร์เน็ตโปรโตคอลวงจรรวมชิป IC อิเล็กทรอนิกส์ DP83849IDVSX/NOPB

Ethernet Protocol Electronic IC Chip Integrated Circuits DP83849IDVSX/NOPB

ข้อมูลพื้นฐาน

ชื่อแบรนด์:	Texas Instruments
หมายเลขรุ่น:	MMPF0100F2AEP

ราคา:	$1 ~ $20
เวลาการส่งมอบ:	5~8 วันทำการ
เงื่อนไขการชำระเงิน:	แอล/C, ที/ที

ราคาถูกที่สุด ติดต่อตอนนี้

แสงสูง:

อีเธอร์เน็ตโปรโตคอลชิป IC อิเล็กทรอนิกส์

DP83849IDVSX/NOPB ชิป IC อิเล็กทรอนิกส์

วงจรรวมชิป IC อิเล็กทรอนิกส์

รายละเอียดสินค้า

อีเธอร์เน็ตโปรโตคอลวงจรรวมชิป IC อิเล็กทรอนิกส์ DP83849IDVSX/NOPB

โมดูล ECAD	สัญลักษณ์ PCB, รอยเท้า & โมเดล 3 มิติ
ภัยคุกคามปลอมในตลาดเปิด	61%
สถานะอุปสงค์และอุปทาน	ถูก จำกัด
อะไหล่ทดแทน (การอ้างอิงโยง)	CYV15G0203TB-BGC;CYV15G0203TB-BGXC;DP83849IDVS/NOPB;
ความนิยม	สูง
นี่เป็นส่วนที่ใช้กันทั่วไปหรือไม่?	ใช่
วันที่ EOL โดยประมาณ	ปี ค.ศ. ๒๐๒๘
ปราศจากฮาโลเจน	ได้มาตรฐาน
ประเทศต้นกำเนิด	ฟิลิปปินส์
ECCN	5A991.b.1
วันที่แนะนำ	01 สิงหาคม 2549
นามสกุล	DP83849ID
แพ็คเกจผู้ผลิต	80-TQFP (12x12)
การติดตั้ง	SMD
ช่วงอุณหภูมิในการทำงาน	-40°C ~ 85°C
การจ่ายแรงดันไฟที่ใช้งาน	3 โวลต์ ~ 3.6 โวลต์
จำนวนคนขับ/เครื่องรับ	2/2
พิมพ์	ตัวรับส่งสัญญาณ
บรรจุภัณฑ์	รอก - TR
ผู้ผลิต	Texas Instruments
หมวดหมู่	วงจรรวม (ICs)
มาตรการ	อีเธอร์เน็ต
บรรจุุภัณฑ์	80-TQFP

คุณสมบัติสำหรับ DP83849ID

พลังงานต่ำ 3.3V, เทคโนโลยี CMOS 0.18μm
ใช้พลังงานต่ำ <600mW ทั่วไป
อินเทอร์เฟซ MAC 3.3V
MDIX อัตโนมัติสำหรับ 10/100 Mb/s
โหมดตรวจจับพลังงาน
ยูทิลิตี้ความสมบูรณ์แบบไดนามิก
การตรวจสอบคุณภาพลิงก์แบบไดนามิก
การวินิจฉัยสายเคเบิลตาม TDR และการตรวจจับความยาวสายเคเบิล
เวลาแฝงที่ปรับให้เหมาะสมสำหรับการใช้งานอีเธอร์เน็ตแบบเรียลไทม์
การอ้างอิงนาฬิกาออก
อินเทอร์เฟซ RMII Rev. 1.2 (กำหนดค่าได้)
อินเทอร์เฟซ SNI (กำหนดค่าได้)
MII Serial Management Interface (MDC และ MDIO)
IEEE 802.3u MII
IEEE 802.3u การเจรจาอัตโนมัติและการตรวจจับแบบขนาน
IEEE 802.3u ENDEC, 10BASE-T ตัวรับส่งสัญญาณและตัวกรอง
IEEE 802.3u PCS, 100BASE-TX ตัวรับส่งสัญญาณและตัวกรอง
IEEE 802.3u 100BASE-FX ไฟเบอร์อินเตอร์เฟส
IEEE 1149.1 JTAG
เลเยอร์ย่อยทางกายภาพ TP-PMD ที่สอดคล้องกับ ANSI X3.263 ในตัวพร้อมการปรับอีควอไลเซอร์และการชดเชย Baseline Wander
การสนับสนุน LED ที่ตั้งโปรแกรมได้สำหรับ Link, โหมด 10/100 Mb/s, กิจกรรม, ดูเพล็กซ์และการตรวจจับการชน
การเข้าถึงการลงทะเบียนครั้งเดียวสำหรับสถานะ PHY ที่สมบูรณ์
10/100 Mb/s packet BIST (สร้างขึ้นในการทดสอบตัวเอง)
แพ็คเกจ TQFP 80 พิน (12 มม. x 12 มม.)

คำอธิบายสำหรับ DP83849ID

จำนวนแอปพลิเคชันที่ต้องใช้การเชื่อมต่ออีเทอร์เน็ตเพิ่มขึ้นอย่างต่อเนื่องควบคู่ไปกับความต้องการของตลาดที่เพิ่มขึ้นนี้คือการเปลี่ยนแปลงข้อกำหนดในการสมัครเมื่ออีเทอร์เน็ตช่องสัญญาณเดียวเคยเพียงพอแล้ว แอปพลิเคชันจำนวนมาก เช่น สถานีฐานระยะไกลแบบไร้สายและเครือข่ายอุตสาหกรรม ในปัจจุบันต้องการฟังก์ชัน DUAL Port สำหรับความซ้ำซ้อนหรือการจัดการระบบ

DP83849ID เป็นอุปกรณ์ที่มีความน่าเชื่อถือสูงและมีคุณลักษณะที่หลากหลายซึ่งเหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมที่เปิดใช้งานอีเทอร์เน็ตในโรงงานDP83849ID มีพอร์ต 10/100 อิสระสองพอร์ตสำหรับแอพพลิเคชั่นหลายพอร์ต

DP83849ID ให้ความยืดหยุ่นสูงสุดในการเลือก MPU โดยรองรับอินเทอร์เฟซ MII และ RMIIอุปกรณ์นี้ยังให้ความยืดหยุ่นโดยรองรับทั้งสื่อทองแดงและไฟเบอร์

นอกจากนี้ อุปกรณ์นี้ยังมีเครื่องมือวินิจฉัยใหม่ที่มีประสิทธิภาพเพื่อให้แน่ใจว่าการทำงานและการบำรุงรักษาเครือข่ายเริ่มต้นนอกเหนือจากรูปแบบ TDR ซึ่งใช้กันทั่วไปในการตรวจจับข้อผิดพลาดระหว่างการติดตั้ง การวินิจฉัยสายเคเบิลที่เป็นนวัตกรรมของ NATIONAL ยังให้การตรวจสอบคุณภาพลิงก์อย่างต่อเนื่องตามเวลาจริงซึ่งช่วยให้ผู้ออกแบบระบบใช้กลไกการทำนายข้อผิดพลาดเพื่อตรวจจับและเตือนเงื่อนไขการเชื่อมโยงที่เปลี่ยนแปลงหรือเสื่อมสภาพ

ด้วย DP83849ID นั้น National Semiconductor ยังคงต่อยอดจากความเชี่ยวชาญด้านอีเทอร์เน็ตและตำแหน่งผู้นำด้วยการผสมผสานคุณสมบัติและความยืดหยุ่นอันทรงพลัง ทำให้การใช้งานอีเทอร์เน็ตสำหรับผู้ออกแบบระบบง่ายขึ้น
