ชื่อแบรนด์: | Microchip Technology |
---|---|
หมายเลขรุ่น: | TC4426EOA713 |
ราคา: | $1 ~ $20 |
เวลาการส่งมอบ: | 5~8 วันทำการ |
เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
แสงสูง: | ไดร์เวอร์ IC ของ MOSFET Inverting แบบคู่,TC4426 MOSFET ไดร์เวอร์ IC,TC4428 MOSFET ไดร์เวอร์ IC |
---|
รายละเอียดสินค้า
TC4426 TC4427 TC4428 Microchip 1.5A Dual Inverting Power ไดรเวอร์ MOSFET วงจรรวม IC ICS
TC4426 TC4427 TC4428 Microchip 1.5A Dual Inverting Power ไดรเวอร์ MOSFET วงจรรวม IC TC4426EOA713
TC4426EOA713 ข้อมูลจำเพาะ:
ส่วนจำนวน | TC4426EOA713 |
หมวดหมู่
|
วงจรรวม (ICs)
|
PMIC - ไดรเวอร์เกท
|
|
Mfr
|
เทคโนโลยีไมโครชิป
|
ชุด
|
-
|
บรรจุุภัณฑ์
|
เทปและรีล (TR)
|
สถานะชิ้นส่วน
|
คล่องแคล่ว
|
ขับเคลื่อนการกำหนดค่า
|
ด้านต่ำ
|
ประเภทช่อง
|
เป็นอิสระ
|
จำนวนผู้ขับขี่
|
2
|
ประเภทประตู
|
N-Channel, P-Channel MOSFET
|
แรงดันไฟ - อุปทาน
|
4.5V ~ 18V
|
แรงดันลอจิก - VIL, VIH
|
0.8V, 2.4V
|
ปัจจุบัน - เอาต์พุตสูงสุด (ที่มา, Sink)
|
1.5A, 1.5A
|
ประเภทอินพุต
|
พลิกกลับ
|
เวลาขึ้น/ลง (ประเภท)
|
19ns, 19ns
|
อุณหภูมิในการทำงาน
|
-40 °C ~ 150 °C (TJ)
|
ประเภทการติดตั้ง
|
ติดบนพื้นผิว
|
แพ็คเกจ / เคส
|
8-SOIC (0.154", 3.90 มม. กว้าง)
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
8-SOIC
|
หมายเลขผลิตภัณฑ์หลัก
|
TC4426 TC4427 TC4428
|
TC4426 TC4427 TC4428 Microchip 1.5A Dual High-Speed Power MOSFET ไดร์เวอร์ IC คำอธิบายทั่วไป:
TC4426/TC4427/TC4428 เป็นเวอร์ชันปรับปรุงของไดรเวอร์ MOSFET ตระกูล TC426/TC427/TC428 ก่อนหน้านี้
อุปกรณ์ TC4426/TC4427/TC4428 นั้นตรงกับเวลาขึ้นและลงเมื่อชาร์จและคายประจุที่เกตของ MOSFETอุปกรณ์เหล่านี้มีความทนทานต่อการสลักสูงภายใต้สภาวะใดๆ ภายในพิกัดกำลังไฟฟ้าและแรงดันไฟฟ้าพวกมันจะไม่ได้รับความเสียหายเมื่อมีเสียงรบกวนสูงถึง 5V (ของขั้วใดขั้วหนึ่ง) เกิดขึ้นที่พินกราวด์พวกเขาสามารถยอมรับกระแสย้อนกลับสูงสุด 500 mA (ของขั้วใดขั้วหนึ่ง) โดยไม่ต้องเสียหายหรือไม่พอใจตรรกะที่ถูกบังคับกลับเข้าไปในเอาต์พุตขั้วทั้งหมดได้รับการป้องกันอย่างเต็มที่จากไฟฟ้าสถิต (ESD) สูงสุด 2.0 kV
ไดรเวอร์ MOSFET TC4426/TC4427/TC4428 MOSFET สามารถชาร์จ/คายประจุความจุเกต 1000 pF ได้อย่างง่ายดายในเวลาต่ำกว่า 30 nsอุปกรณ์เหล่านี้มีอิมพีแดนซ์ต่ำเพียงพอทั้งในสถานะเปิดและปิดเพื่อให้แน่ใจว่าสถานะที่ตั้งใจไว้ของ MOSFET จะไม่ได้รับผลกระทบ แม้แต่ในสภาวะชั่วครู่ขนาดใหญ่ไดรเวอร์อื่นๆ ที่เข้ากันได้คืออุปกรณ์ในตระกูล TC4426A/TC4427A/ TC4428A
อุปกรณ์ TC4426A/TC4427A/ TC4428A ได้จับคู่กับเวลาหน่วงของอินพุต-เอาท์พุตที่ขอบด้านนำหน้าและด้านที่ตกลงมา นอกเหนือจากเวลาขึ้นและลงที่ตรงกันของอุปกรณ์ TC4426/TC4427/ TC4428
คุณสมบัติ:
• กระแสไฟขาออกสูงสุด: 1.5A
ช่วงการทำงานของแรงดันไฟฟ้าอินพุตกว้าง: - 4.5V ถึง 18V
ความสามารถในการโหลดไดรฟ์แบบ Capacitive สูง: 1000 pF ใน 25 ns (ทั่วไป)
เวลาหน่วงเวลาสั้น: 40 ns (ทั่วไป)
เวลาขึ้นและลงที่ตรงกัน
การจ่ายกระแสไฟต่ำ: - ด้วยอินพุตลอจิก '1' – 4 mA - พร้อมอินพุตลอจิก '0' – 400 µA
ความต้านทานเอาต์พุตต่ำ: 7
Latch-Up Protected: ทนทานต่อกระแสไฟย้อนกลับ 0.5A
อินพุตทนทานต่ออินพุตเชิงลบสูงสุด 5V
การคายประจุไฟฟ้าสถิต (ESD) ป้องกัน: 2.0 kV
แพ็คเกจ MSOP แบบ 8 พินและ 8 พิน 6x5 DFN-S ที่ประหยัดพื้นที่
TC4426 TC4427 TC4428 Microchip 1.5A Dual High-Speed Power MOSFET ไดร์เวอร์ IC การใช้งาน:
แหล่งจ่ายไฟของโหมดสวิตช์
ไลน์ไดร์เวอร์
ไดรฟ์พัลส์หม้อแปลง
การจำแนกประเภทสิ่งแวดล้อมและการส่งออก
คุณลักษณะ | คำอธิบาย |
---|---|
สถานะ RoHS | เป็นไปตามมาตรฐาน ROHS3 |
ระดับความไวต่อความชื้น (MSL) | 3 (168 ชั่วโมง) |
สถานะการเข้าถึง | REACH ไม่ได้รับผลกระทบ |
ECCN | 3A991B1A |
HTSU | 8542.32.0071 |

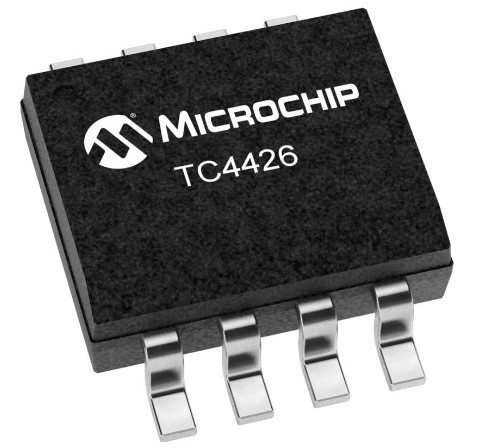

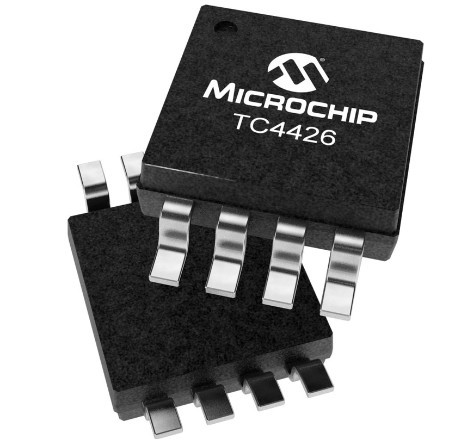

รูปภาพ :
