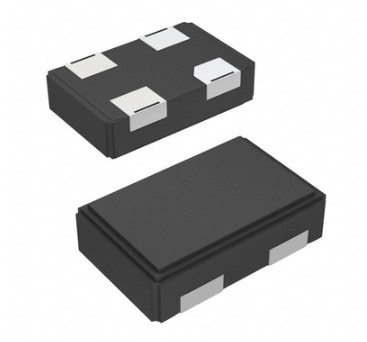

Texas Instruments ชิป IC อิเล็กทรอนิกส์ TI LM95214CISDX/NOPB SMD Mounting

คุณลักษณะสำหรับ LM95214

• ตรวจจับอุณหภูมิแม่พิมพ์ของไอซีระยะไกล 4 ตัวหรือจุดแยกไดโอดและอุณหภูมิในพื้นที่ได้อย่างแม่นยำ
• ความแม่นยำของอุณหภูมิในพื้นที่ ±2.0°C (สูงสุด)
• ความแม่นยำของอุณหภูมิไดโอดระยะไกล ±1.1°C (สูงสุด)
• แรงดันไฟจ่าย: 3 V ถึง 3.6 V
• การจ่ายกระแสไฟเฉลี่ย (อัตราการแปลง 1-Hz) 0.57 mA (ทั่วไป)
• ตัวกรองดิจิตอลที่ตั้งโปรแกรมได้และตัวกรอง Front-End แบบอะนาล็อก
• ความละเอียดอุณหภูมิ LSB 0.125°C
• 0.03125 ° C ความละเอียดอุณหภูมิระยะไกล LSB พร้อมเปิดใช้งานตัวกรองดิจิตอล
• รูปแบบที่ลงนาม: +127.875°C/–128°C Remote Range
• Unsigned Format: 0 °C/255 °C รีโมท Range
• การตรวจจับความผิดพลาดของไดโอดระยะไกล การเลือกรุ่น และการแก้ไขออฟเซ็ต
• รองรับการลงทะเบียนหน้ากากและสถานะ
• 3 ตั้งโปรแกรมได้TCRITเอาต์พุตด้วย Hysteresis ที่ใช้ร่วมกันที่ตั้งโปรแกรมได้และ Fault-Queue
• อัตราการแปลงที่ตั้งโปรแกรมได้และโหมดปิดเครื่อง
• อินเทอร์เฟซที่รองรับ SMBus 2.0 รองรับ TIMEOUT
• หมุดที่อยู่สามระดับ

คำอธิบายสำหรับ LM95214

อุปกรณ์ LM95214 เป็นเซ็นเซอร์อุณหภูมิดิจิตอล 11 บิตพร้อมอินเทอร์เฟซ SystemManagement Bus (SMBus) 2 สาย ซึ่งสามารถตรวจสอบอุณหภูมิของรีโมตไดโอดสี่ตัวได้อย่างแม่นยำมาก เช่นเดียวกับอุณหภูมิของตัวเองรีโมตไดโอดสี่ตัวสามารถเป็นอุปกรณ์ภายนอกได้ เช่น ไมโครโปรเซสเซอร์ โปรเซสเซอร์กราฟิกที่กำหนดเป้าหมายอุดมคติของ 2N3904 ที่เชื่อมต่อกับทรานซิสเตอร์ออร์ไดโอด 2N3904

LM95214 รายงานอุณหภูมิในสองรูปแบบที่แตกต่างกันสำหรับช่วง +127.875 °C/–128°C และ 0 °C/255°CLM95214TCRIT1,TCRIT2และTCRIT3เอาต์พุตจะทำงานเมื่อช่องสัญญาณที่ไม่ได้ปิดบังเกินขีดจำกัดที่ตั้งโปรแกรมได้ และสามารถใช้เพื่อปิดระบบ เพื่อเปิดพัดลมระบบ หรือเป็นฟังก์ชันขัดจังหวะไมโครคอนโทรลเลอร์สถานะปัจจุบันของTCRIT1,TCRIT2, และTCRIT3สามารถอ่านพินได้จากการลงทะเบียนสถานะการลงทะเบียนหน้ากากพร้อมใช้งานสำหรับการควบคุมเพิ่มเติมของTCRITเอาท์พุท

ช่องอุณหภูมิระยะไกล LM95214 สองช่องมีตัวกรองดิจิทัลที่ตั้งโปรแกรมได้ ในขณะที่ช่องสัญญาณระยะไกลอีก 2 ช่องใช้คิวข้อผิดพลาดเพื่อลดสิ่งที่ไม่ต้องการให้เหลือน้อยที่สุดTCRITเหตุการณ์เมื่ออุณหภูมิพุ่งสูงขึ้น

เพื่อความยืดหยุ่นและความแม่นยำสูงสุด ช่อง LM95214 แต่ละช่องจะมีรีจิสเตอร์สำหรับการแก้ไขออฟเซ็ตหมุดที่อยู่สามระดับช่วยให้สามารถเชื่อมต่อ LM95214 ได้ถึง 3 ตัวกับ SMBusmaster เดียวกันLM95214 มีฟังก์ชันประหยัดพลังงาน เช่น อัตราการแปลงที่ตั้งโปรแกรมได้ โหมดปิด และการปิดใช้งานช่องสัญญาณที่ไม่ได้ใช้
