| ชื่อแบรนด์: | Analog Devices |
|---|---|
| หมายเลขรุ่น: | ADIN1100 |
| ราคา: | $1 ~ $20 |
| เวลาการส่งมอบ: | 5~8 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| แสงสูง: | 10BASE-T1L อีเธอร์เน็ต PHY,ADIN1100 อีเธอร์เน็ต PHY |
||
|---|---|---|---|

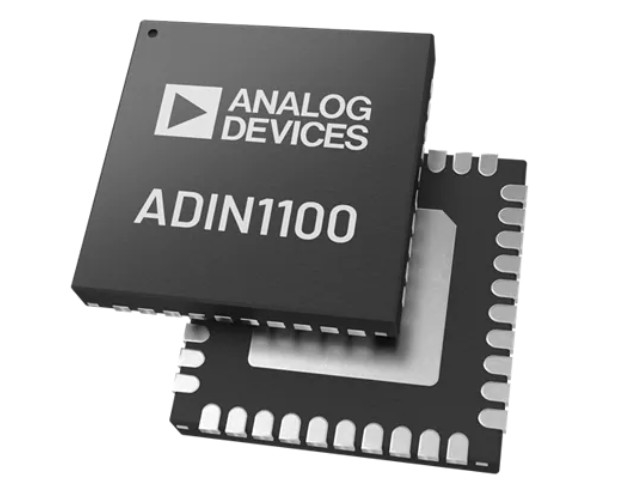

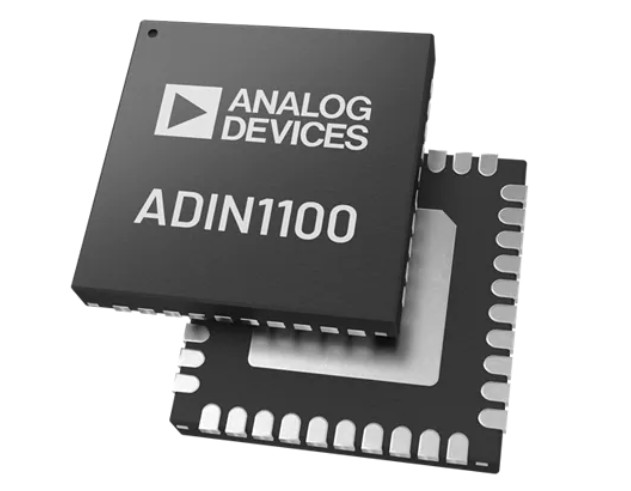

Analog Devices Inc. ADIN1100 10BASE-T1L Ethernet PHY เป็นอีเทอร์เน็ต PHY 10BASE-T1L ที่ใช้พลังงานต่ำในอุตสาหกรรม ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมที่สอดคล้องกับมาตรฐานอีเทอร์เน็ต IEEE 802.3cg สำหรับอีเทอร์เน็ตคู่เดี่ยว 10Mb/s ระยะไกลADI ADIN1100 10BASE-T1L Ethernet PHY รวมแกน Ethernet PHY เข้ากับวงจรแอนะล็อกที่เกี่ยวข้องทั้งหมด การบัฟเฟอร์นาฬิกาอินพุตและเอาต์พุตนอกจากนี้ การลงทะเบียนควบคุมอินเทอร์เฟซการจัดการและการลงทะเบียนระบบย่อย และอินเทอร์เฟซ MAC และตรรกะการควบคุมเพื่อจัดการการตั้งค่าการรีเซ็ตและการควบคุมนาฬิกาและการกำหนดค่าพิน
แกน PHY รองรับโหมดการทำงาน 1.0V pk-pk และโหมดการทำงาน 2.4V pk-pk ที่กำหนดไว้ในมาตรฐานสามารถทำงานได้จากรางจ่ายไฟเดี่ยวขนาด 1.8V หรือ 3.3V โดยมีตัวเลือกแรงดันไฟฟ้าต่ำกว่าซึ่งรองรับระดับแรงดันส่ง pk-pk 1.0Vโหมดการทำงาน 1.0V pk-pk ตัวต้านทานการสิ้นสุดภายนอก และพิน Rx/Tx อิสระทำให้ ADIN1100 เหมาะอย่างยิ่งสำหรับการใช้งานด้านความปลอดภัยที่แท้จริงADIN1100 มีวงจรตรวจสอบการจ่ายแรงดันไฟในตัวและวงจรรีเซ็ตการเปิดเครื่องเพื่อปรับปรุงความทนทานระดับระบบ
อินเทอร์เฟซ MDIO เป็นอินเทอร์เฟซแบบอนุกรมสองสายสำหรับการสื่อสารระหว่างโปรเซสเซอร์โฮสต์หรือ MAC และ ADIN1100 ซึ่งช่วยให้สามารถเข้าถึงข้อมูลการควบคุมและสถานะในการลงทะเบียนการจัดการแกน PHYอินเทอร์เฟซเข้ากันได้กับทั้งโครงสร้างเฟรมการจัดการมาตรฐาน IEEE 802.3 ข้อ 22 และข้อ 45ADIN1100 มีจำหน่ายในแพ็คเกจ 40-ld ขนาด 6 มม. × 6 มม.
