ตัวล็อกวงจรป้องกันแรงดันตก 50 โอห์ม EMI Filter 100db TPS79918DDCT

คุณสมบัติสำหรับ TPS799

• ตัวควบคุมการดรอปเอาท์ต่ำ 200 mA พร้อม EN
• มีแรงดันเอาต์พุตหลายรุ่น:
  • เอาต์พุตคงที่ 1.2 V ถึง 4.5 V
  • เอาต์พุตที่ปรับได้จาก 1.20 V ถึง 6.5 V
• การป้องกันกระแสไหลเข้าด้วยปุ่มสลับ EN
• ไอคิวต่ำ: 40 µA
• PSRR สูง:
  • 66 dB ที่ 1 kHz
  • 51 dB ที่ 10 kHz
• เสถียรด้วย ESR ต่ำ, ความจุเอาต์พุตทั่วไป 2-µF
• โหลดที่ยอดเยี่ยมและการตอบสนองชั่วคราวของสาย
• ความแม่นยำโดยรวม 2% (โหลด เส้น และอุณหภูมิ)
• การออกกลางคันที่ต่ำมาก: 100 mV
• แพ็คเกจ:
  • กันกระแทก 5 จุด บาง 0.97 มม. × 1.34 มม. DSBGA

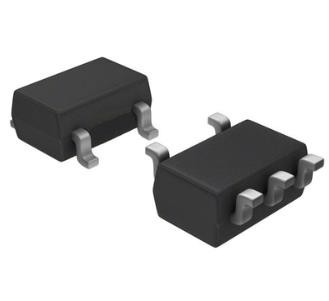

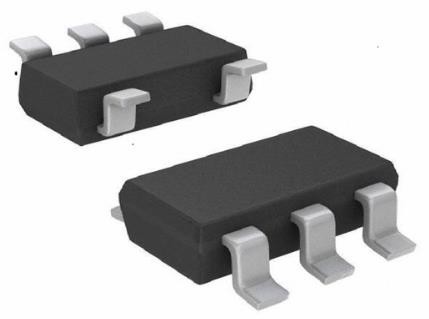

  • 5 ขา SOT-23-THIN
  • WSON . 6 พิน

คำอธิบายสำหรับ TPS799

TPS799 low-dropout (LDO) ตัวควบคุมเชิงเส้นพลังงานต่ำให้ประสิทธิภาพ ac ที่ยอดเยี่ยมพร้อมกระแสกราวด์ต่ำมากอัตราส่วนการปฏิเสธแหล่งจ่ายไฟสูง (PSRR) เสียงรบกวนต่ำ การเริ่มต้นทำงานอย่างรวดเร็ว และการตอบสนองชั่วคราวของสายและโหลดที่ดีเยี่ยมในขณะที่ใช้กระแสกราวด์ 40-µA (ทั่วไป) ที่ต่ำมาก

TPS799 มีความเสถียรเมื่อใช้ตัวเก็บประจุแบบเซรามิก และใช้กระบวนการผลิต BiCMOS ขั้นสูงเพื่อให้ได้แรงดันไฟขาออกที่ปกติคือ 100 mV ที่เอาต์พุต 200 mATPS799 ใช้การอ้างอิงแรงดันไฟฟ้าที่แม่นยำและลูปป้อนกลับ เพื่อให้ได้ความแม่นยำโดยรวม 2% ของโหลด ไลน์ กระบวนการ และการเปลี่ยนแปลงของอุณหภูมิทั้งหมดTPS799 มีคุณสมบัติการป้องกันกระแสไฟกระชากเมื่อใช้สวิตช์ EN เพื่อสตาร์ทอุปกรณ์ โดยจะทำการหนีบกระแสไฟทันที

อุปกรณ์นี้มีการระบุอย่างครบถ้วนในช่วงอุณหภูมิ TJ = –40°C ถึง +125°C และมีให้ในแพ็คเกจ ball grid array (DSBGA) แบบ low-profile ทำให้อุปกรณ์นี้เป็นตัวเลือกที่ดีสำหรับระบบไร้สาย โทรศัพท์มือถือและการ์ด WLANอุปกรณ์นี้มีให้ในแพ็คเกจ SOT-23-THIN 5 พินและ WSON 6 พิน
