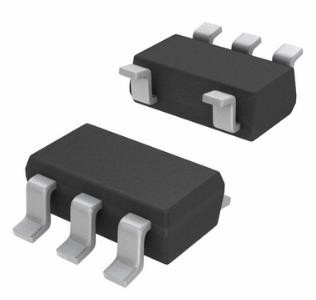

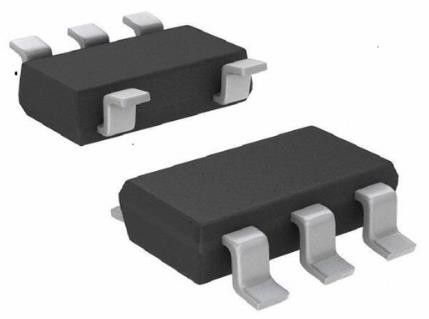

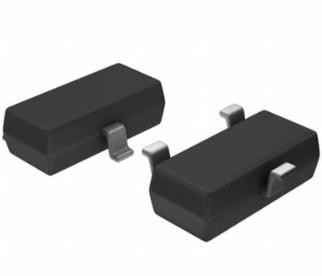

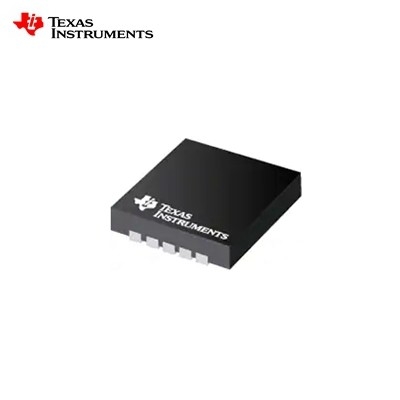

ตัวกรองอีเอ็มไอแบบติดตั้ง SMD IC Texas Instruments TI LM9061QDRQ1

คุณลักษณะสำหรับ LM9061-Q1

• ผ่านการรับรองสำหรับการใช้งานด้านยานยนต์
• AEC-Q100 ผ่านการรับรองด้วยผลลัพธ์ดังต่อไปนี้:
  • การจัดประเภทอุปกรณ์ HBM ESD ระดับ 2
  • อุปกรณ์ CDM ระดับการจำแนก ESD C4B
• ทนทานต่อการจ่ายกระแสไฟชั่วคราว 60-V
• การปิดไฟเกินด้วย VCC > 30 V
• Latch-OFF ป้องกันกระแสเกิน Lossless
  • ไม่จำเป็นต้องใช้ตัวต้านทานความรู้สึกปัจจุบัน
  • ลดการสูญเสียพลังงานด้วยโหลดกระแสสูง
• โปรแกรมป้องกันความล่าช้า Latch-OFF ที่ตั้งโปรแกรมได้
• ค่อยๆ Turnoff เพื่อลดแรงดันไฟฟ้าชั่วคราวของโหลดอุปนัย
• CMOS Logic-Compatible เปิดและปิดอินพุตควบคุม

คำอธิบายสำหรับ LM9061-Q1

ตระกูล LM9061 ประกอบด้วยอุปกรณ์ปั๊มชาร์จซึ่งให้ไดรฟ์เกตไปยัง MOSFET พลังงานภายนอกทุกขนาดที่กำหนดค่าเป็นไดรเวอร์หรือสวิตช์ระดับสูงซึ่งรวมถึง MOSFET ที่เชื่อมต่อแบบขนานหลายตัวสำหรับแอพพลิเคชันที่มีกระแสไฟสูงมากอินพุตเปิดและปิดที่เข้ากันได้กับตรรกะ CMOS จะควบคุมแรงดันไฟฟ้าของไดรฟ์เกตเอาต์พุตในสถานะเปิด แรงดันปั๊มชาร์จ ซึ่งสูงกว่าแหล่งจ่าย VCC ที่มีอยู่ จะถูกนำไปใช้กับเกตของ MOSFET โดยตรงZener 15-V ในตัวจะยึดเกทสูงสุดของแรงดันแหล่งจ่ายของ MOSFETเมื่อได้รับคำสั่งให้ปิดซิงก์กระแสไฟขนาด 110-µA จะปล่อยความจุเกตของ MOSFET สำหรับลักษณะการปิดเครื่องแบบค่อยเป็นค่อยไปเพื่อลดระยะเวลาของแรงดันไฟฟ้าชั่วคราวของโหลดอุปนัยและปกป้องพลังงาน MOSFET เพิ่มเติม

การป้องกันการสูญเสียพลังงาน MOSFET เป็นคุณสมบัติหลักของ LM9061แรงดันตกคร่อม (VDS) ในอุปกรณ์จ่ายไฟจะได้รับการตรวจสอบอย่างต่อเนื่องและเปรียบเทียบกับแรงดันไฟเกณฑ์ที่ตั้งโปรแกรมได้จากภายนอกวงจรป้องกันไม่จำเป็นต้องใช้ตัวต้านทานกระแสไฟขนาดเล็กในอนุกรมที่มีโหลดซึ่งทำให้สูญเสียพลังงานที่มีอยู่หากแรงดันไฟฟ้า VDS เนื่องจากกระแสโหลดมากเกินไป เกินแรงดันไฟฟ้าเกณฑ์ เอาต์พุตจะถูกปิดในลักษณะที่ค่อยเป็นค่อยไป (ผ่านซิงก์กระแสไฟเอาท์พุต 10-µA) หลังจากช่วงเวลาหน่วงเวลาที่ตั้งโปรแกรมได้
