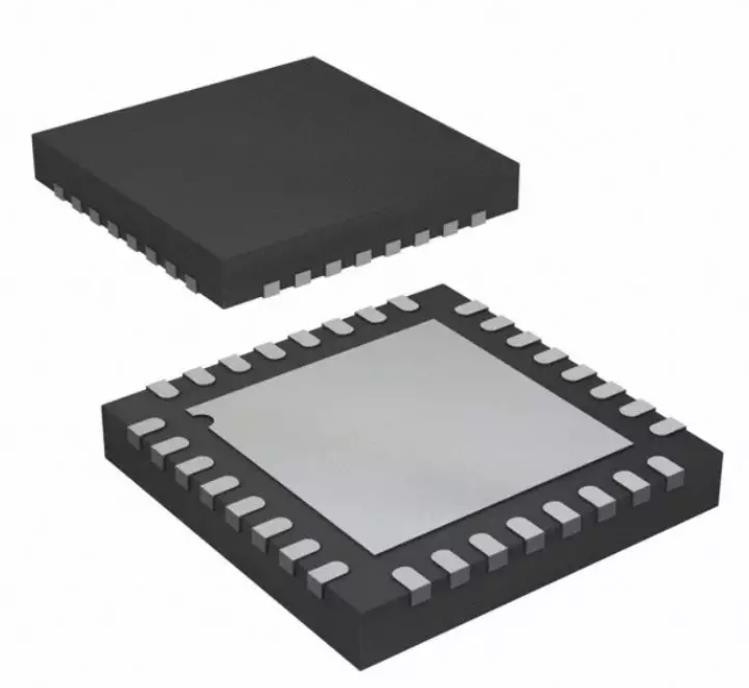

3000MHz Original IC BOM ส่วนประกอบอิเล็กทรอนิกส์ Texas Instruments TMUX1511RSVR

คุณสมบัติสำหรับ TMUX1511

• ช่วงการจ่ายกว้าง: 1.5 V ถึง 5.5 V
• On-Capacitance ต่ำ: 3.3 pF
• ความต้านทานต่ำ: 2 Ω
• แบนด์วิดท์สูง: 3 GHz
• -40°C ถึง +125°C อุณหภูมิในการทำงาน
• เข้ากันได้กับลอจิก 1.8 V
• รองรับแรงดันไฟอินพุตเกินการจ่าย
• ตัวต้านทานแบบดึงลงในตัวบน Logic Pins
• เส้นทางสัญญาณแบบสองทิศทาง
• ลอจิกไม่ปลอดภัย
• การป้องกันกระแสไฟสูงสุด 3.6 V
  • Pinout เข้ากันได้กับ SN74CBTLV3126
  • เข้ากันได้กับ Pinout (ตัวแปรตรรกะ) ของ SN74CBTLV3125

คำอธิบายสำหรับ TMUX1511

TMUX1511 เป็นสวิตช์เซมิคอนดักเตอร์โลหะออกไซด์เสริม (CMOS) TMUX1511 มีการกำหนดค่าสวิตช์ SPST แบบ 1:1 พร้อมช่องควบคุมอิสระ 4 ช่องการจ่ายไฟในการทำงานที่กว้างตั้งแต่ 1.5 V ถึง 5.5 V ช่วยให้สามารถใช้งานได้หลากหลายตั้งแต่เซิร์ฟเวอร์และอุปกรณ์สื่อสารไปจนถึงงานอุตสาหกรรมอุปกรณ์รองรับสัญญาณอนาล็อกและดิจิตอลแบบสองทิศทางบนพินแหล่งสัญญาณ (Sx) และพินเดรน (Dx) และสามารถส่งสัญญาณเหนือแหล่งจ่ายสูงถึง VDDx 2 พร้อมแรงดันอินพุต/เอาต์พุตสูงสุด 5.5 V.

Powered-off Protection สูงถึง 3.6 V บนเส้นทางสัญญาณของ TMUX1511 ให้การแยกเมื่อแรงดันไฟฟ้าถูกถอดออก (VDD= 0 โวลต์).หากไม่มีคุณสมบัติการป้องกันนี้ สวิตช์สามารถจ่ายไฟสำรองให้กับรางจ่ายไฟผ่านไดโอด ESD ภายใน และทำให้ระบบเสียหายได้

วงจรลอจิกแบบ Fail-Safe ช่วยให้เกิดแรงดันไฟฟ้าบนพินควบคุมลอจิกก่อนที่จะต่อกับพินการจ่ายไฟ ช่วยปกป้องอุปกรณ์จากความเสียหายที่อาจเกิดขึ้นอินพุตควบคุมลอจิกทั้งหมดมีขีดจำกัดที่เข้ากันได้กับลอจิก 1.8 V ทำให้มั่นใจได้ถึงความเข้ากันได้ของลอจิก TTL และ CMOS เมื่อทำงานในช่วงแรงดันไฟฟ้าของแหล่งจ่ายที่ถูกต้อง
