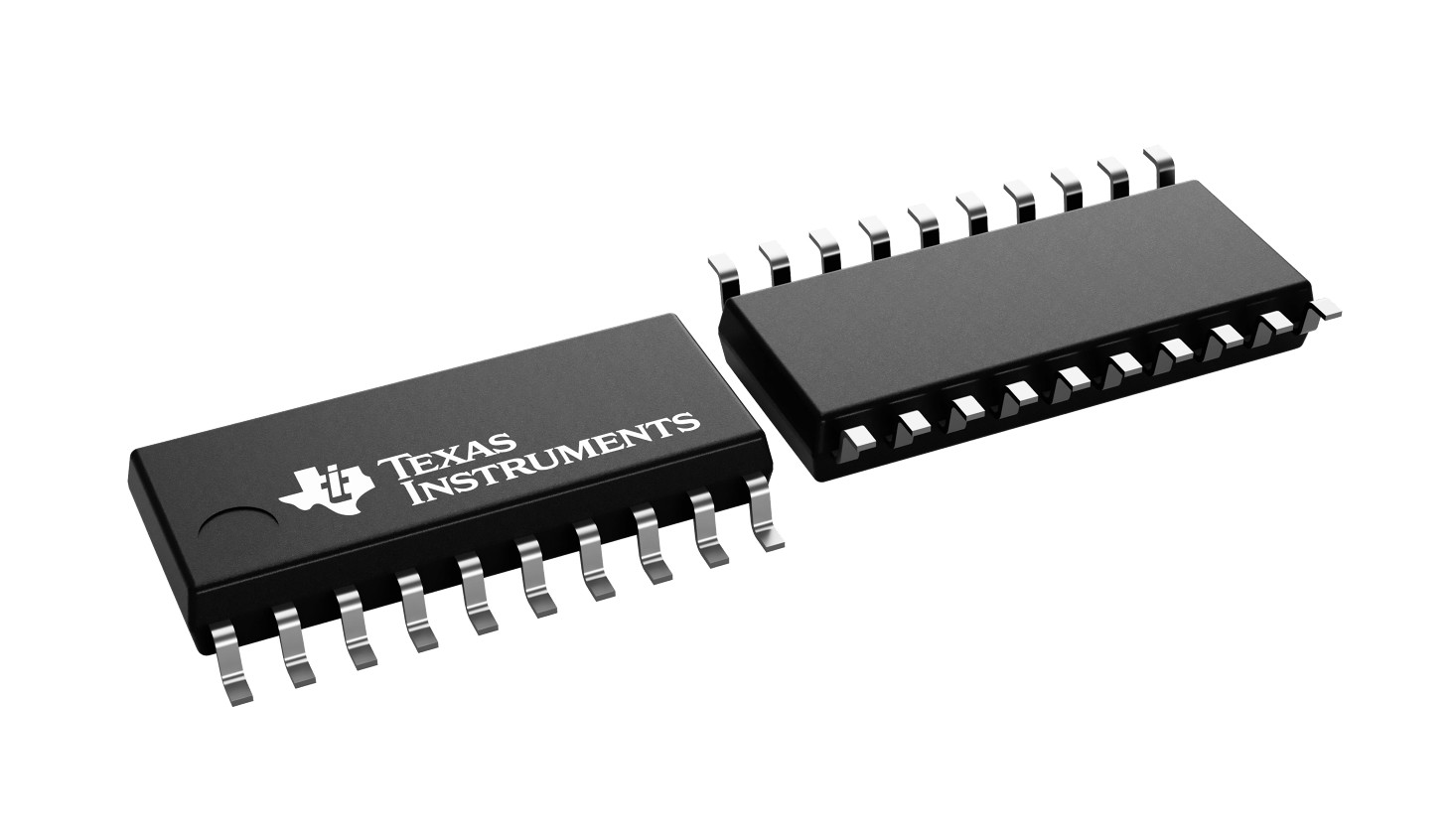

SN74LVTH273-EP

ฟลิปฟลอป D-type ฐานแปดนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับแรงดันไฟฟ้าต่ำ (3.3-V) VCCแต่มีความสามารถในการจัดหาอินเทอร์เฟซ TTL กับสภาพแวดล้อมระบบ 5-V

SN74LVTH273 เป็นฟลิปฟล็อปที่กระตุ้นด้วยขอบบวกพร้อมอินพุตแบบ direct-clear (CLR)ข้อมูลที่อินพุตข้อมูล (D) ที่ตรงตามข้อกำหนดเวลาตั้งค่าจะถูกโอนไปยังเอาต์พุต Q บนขอบที่เป็นบวกของพัลส์นาฬิกาการกระตุ้นสัญญาณนาฬิกาเกิดขึ้นที่ระดับแรงดันไฟฟ้าเฉพาะ และไม่เกี่ยวข้องโดยตรงกับเวลาการเปลี่ยนแปลงของพัลส์ที่เป็นบวกเมื่ออินพุตนาฬิกา (CLK) อยู่ที่ระดับสูงหรือต่ำ สัญญาณ D-input จะไม่มีผลที่เอาต์พุต

วงจรยึดบัสแบบแอ็คทีฟเก็บอินพุตที่ไม่ได้ใช้หรือไม่ได้ขับเคลื่อนในสถานะลอจิกที่ถูกต้องไม่แนะนำให้ใช้ตัวต้านทานแบบดึงขึ้นหรือแบบดึงลงกับวงจรยึดบัส

อุปกรณ์นี้ได้รับการระบุไว้อย่างสมบูรณ์สำหรับแอปพลิเคชันที่ปิดเครื่องบางส่วนโดยใช้ Iปิด.ฉันปิดวงจรปิดเอาต์พุต ป้องกันความเสียหายของกระแสย้อนกลับผ่านอุปกรณ์เมื่อปิดเครื่อง
