เอาต์พุต EMI ฟิลเตอร์ IC 260kHz LM2672MX-5.0/NOPB

คุณสมบัติสำหรับ LM2672

• ประสิทธิภาพสูงถึง 96%

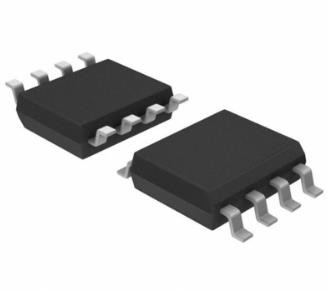

• มีจำหน่ายในแพ็คเกจ SOIC และ PDIP 8 พิน
• ต้องการเพียง 5 ส่วนประกอบภายนอก
• 3.3-V, 5-V, ​​12-V และเวอร์ชันเอาต์พุตที่ปรับได้
• ช่วงแรงดันขาออกที่ปรับได้: 1.21 V
  ถึง 37 V
• ±1.5% ค่าความคลาดเคลื่อนของแรงดันไฟขาออกสูงสุด
  เงื่อนไขไลน์และโหลด
• กระแสไฟขาออกที่กำหนด 1-A
• ช่วงแรงดันไฟฟ้าอินพุตกว้าง: 8 V ถึง 40 V
• ออสซิลเลเตอร์ภายในความถี่คงที่ 260-kHz
• ความสามารถในการปิดเครื่อง TTL, สแตนด์บายพลังงานต่ำ
  โหมด
• ซอฟต์สตาร์ทและการซิงโครไนซ์ความถี่
• การปิดระบบระบายความร้อนและการป้องกันขีดจำกัดกระแสไฟ

คำอธิบายสำหรับ LM2672

ชุดควบคุม LM2672 เป็นตัวแปลง DC-DC แบบรวมเสาหินที่สร้างขึ้นด้วยกระบวนการ LMDMOSตัวควบคุมเหล่านี้มีฟังก์ชันแอ็คทีฟทั้งหมดสำหรับตัวควบคุมการสลับแบบสเต็ปดาวน์ (บั๊ก) ซึ่งสามารถขับกระแสโหลด 1-A พร้อมสายและการควบคุมโหลดที่ยอดเยี่ยมอุปกรณ์เหล่านี้มีอยู่ในแรงดันเอาต์พุตคงที่ 3.3 V, 5 V, 12 V และเวอร์ชันเอาต์พุตที่ปรับได้

ตัวควบคุมเหล่านี้ต้องการส่วนประกอบภายนอกจำนวนน้อยที่สุด และรวมถึงการชดเชยความถี่ภายในที่ได้รับการจดสิทธิบัตร ออสซิลเลเตอร์ความถี่คงที่ การปิดเครื่องภายนอก การสตาร์ทแบบนุ่มนวล และการซิงโครไนซ์ความถี่

ซีรี่ส์ LM2672 ทำงานที่ความถี่สวิตชิ่ง 260 kHz ซึ่งช่วยให้ส่วนประกอบตัวกรองมีขนาดเล็กกว่าที่จำเป็นสำหรับตัวควบคุมการสลับความถี่ที่ต่ำกว่าเนื่องจากมีประสิทธิภาพสูงมาก (>90%) รอยทองแดงบนแผงวงจรพิมพ์จึงเป็นเพียงฮีตซิงก์เท่านั้น
