| ชื่อแบรนด์: | Texas Instruments |
|---|---|
| หมายเลขรุ่น: | HD3SS3220IRNHT |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| เวลาการส่งมอบ: | 2~8 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| ยี่ห้อ: | Texas Instruments | ใบรับรอง: | / |
|---|---|---|---|
| แบบ: | HD3SS3220IRNHT | ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | Negotiated | จัดส่ง: | 2~8 วันทำการ |
| การชำระเงิน: | ที/ที | ||
| แสงสูง: | RFI EMI กรองไอซี,BNX002-01 EMI กรองไอซี,HD3SS3220IRNHT |
||
มาใหม่ RFI EMI กรอง IC วงจรรวม BNX002-01 HD3SS3220IRNHT
| โมดูล ECAD | สัญลักษณ์ PCB, รอยเท้า & โมเดล 3 มิติ |
| สถานะอุปสงค์และอุปทาน | สมดุล |
| ภัยคุกคามปลอมในตลาดเปิด | 59% |
| ความนิยม | ปานกลาง |
| ชนะหมายเลขชิ้นส่วนที่มา | 1042878-HD3SS3220IRNHT |

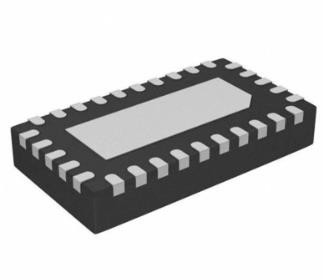

| เคส / แพ็คเกจ | 30-WQFN (4.5x2.5) |
| การติดตั้ง | เอสเอ็มดี (เอสเอ็มที) |
| ช่วงอุณหภูมิ - การทำงาน | -40°C ถึง 85°C |
| แอปพลิเคชั่น | USB, คอนโทรลเลอร์ Type-C |
| สถานะ | คล่องแคล่ว |
| บรรจุภัณฑ์ | รอก - TR |
| ผู้ผลิต | Texas Instruments |
| หมวดหมู่ | วงจรรวม |
| การจ่ายแรงดันไฟ - การทำงาน | 3.3V, 5V |
HD3SS3220 เป็น USB SuperSpeed (SS) 2:1 mux พร้อมตัวควบคุมพอร์ต DRPอุปกรณ์นี้มีลอจิกการกำหนดค่าช่องสัญญาณ (CC) และการจัดหา VCONN 5V สำหรับระบบนิเวศที่ใช้ USB Type-CHD3SS3220 สามารถกำหนดค่าเป็น Downstream Facing Port (DFP), Upstream Facing Port (UFP) หรือ Dual Role Port (DRP) ทำให้เหมาะสำหรับการใช้งานทุกประเภท
HD3SS3220 ในโหมด DRP จะสลับกันนำเสนอตัวเองเป็น DFP หรือ UFP ตามข้อกำหนด Type-Cบล็อกลอจิก CC จะตรวจสอบพิน CC1 และ CC2 สำหรับการต้านทานการดึงขึ้นหรือดึงลง เพื่อระบุว่าเมื่อใดที่พอร์ต USB ถูกเชื่อมต่อและบทบาทของพอร์ตเมื่อต่อพอร์ต USB แล้ว ลอจิก CC ยังกำหนดทิศทางของสายเคเบิลและกำหนดค่า USB SS mux ตามนั้นสุดท้าย ตรรกะ CC จะโฆษณาหรือตรวจจับโหมดปัจจุบันของ Type-C – ค่าเริ่มต้น กลาง หรือสูงในโหมด DFP และ UFP ตามลำดับ
ลักษณะไดนามิกที่ยอดเยี่ยมของ mux ในตัวช่วยให้สลับกับไดอะแกรมตาสัญญาณ SS ที่มีการลดทอนน้อยที่สุดและเพิ่มความกระวนกระวายใจเพียงเล็กน้อยเส้นทางสวิตช์ของอุปกรณ์ปรับใช้การติดตามแรงดันไฟโหมดทั่วไปที่ปรับเปลี่ยนได้ ส่งผลให้ช่องสัญญาณเหมือนกัน แม้จะมีแรงดันไฟโหมดทั่วไปต่างกันสำหรับช่อง RX และ TX
