พลาสติก ABS IC BOM ส่วนประกอบอิเล็กทรอนิกส์ 900MHz 2 ช่อง TMUX154ERSWR

คุณสมบัติสำหรับ TMUX154E

• วีCCการทำงานที่ 3 V ถึง 4.3 V
• I/O Pins สามารถทนได้ถึง 5.25 V
• ลอจิกควบคุมที่เข้ากันได้ 1.8-V
• รองรับการป้องกันการปิด I/O Pins Hi-Z เมื่อ VCC= 0 V
• Rบน= 10 Ω สูงสุด
• ΔRบน= 0.35 Ω ทั่วไป
• คไอโอ (เปิด)= 7.5 pF ทั่วไป
• การใช้พลังงานต่ำ (สูงสุด 1 uA)
• –3-dB แบนด์วิดท์ = 900 MHz ทั่วไป
• ประสิทธิภาพ Latch-Up เกิน
  100 mA ต่อ JESD 78, Class II(1)
• ทดสอบประสิทธิภาพ ESD ตาม JESD 22
  • หุ่นจำลองร่างกายมนุษย์ 8000-V
    (A114-B ชั้น 2)
  • รุ่นอุปกรณ์ชาร์จ 1000-V (C101)
• พอร์ต I/O ประสิทธิภาพ ESD ไปยัง GND(2)
  • โมเดลร่างกายมนุษย์ 15000-V

(1)ยกเว้นENและอินพุต SEL

(2)HBM แรงดันสูงดำเนินการเพิ่มเติมจากการทดสอบ HBM มาตรฐาน (A114-B, Class II) และใช้กับพอร์ต I/O ที่ทดสอบด้วย GND เท่านั้น

คำอธิบายสำหรับ TMUX154E

TMUX154E เป็นสวิตช์แบนด์วิดท์สูง 2:1 ที่ออกแบบมาเป็นพิเศษสำหรับการสลับสัญญาณความเร็วสูงในแอปพลิเคชันที่มี I/O ที่จำกัดแบนด์วิดธ์กว้าง (900 MHz) ของสวิตช์นี้อนุญาตให้ส่งสัญญาณผ่านโดยมีขอบและความผิดเพี้ยนของเฟสน้อยที่สุดสวิตช์เป็นแบบสองทิศทางและให้การลดทอนสัญญาณความเร็วสูงเพียงเล็กน้อยหรือไม่มีเลยได้รับการออกแบบมาสำหรับการเอียงแบบบิตต่อบิตต่ำและการแยกสัญญาณรบกวนระหว่างช่องสัญญาณต่อช่องสัญญาณสูง

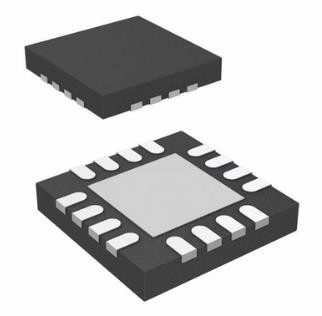

TMUX154E รวมเซลล์ป้องกัน ESD บนพินทั้งหมด มีให้ในแพ็คเกจ UQFN ขนาดเล็ก (1.8 มม. × 1.4 มม.) หรือแพ็คเกจ VSSOP และมีลักษณะเฉพาะเหนือช่วงอุณหภูมิอากาศอิสระที่ –40°C ถึง 85°C
